序言

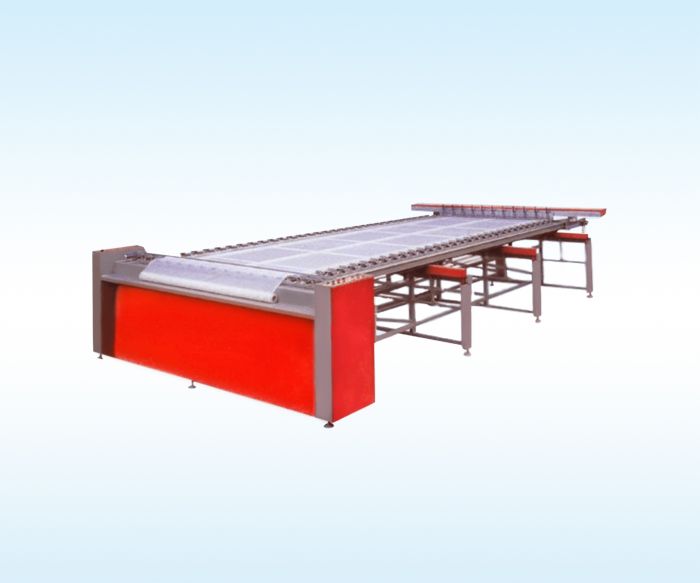

機械式張網機,其張網面積大,故正確的張網方式,將減低破網率,提高精準度,對機械本身之使用壽命也較長.

張網之網框先依直斜網固定于張網機之可用范圍內.(通常以網布之寬度去衡量)夾網夾具每邊約3公分,需以網寬減去十公分為佳。

夾網部驟

半自動機器:

1.夾網時先夾緯向左右兩邊最前端一支夾具,后稍加拉平,平均力手推至經向網夾內側,(直線網夾必需兩邊平均),

夾住網布,退開緯向兩邊夾具,按↑電鈕,將網布拉出一定張網距離(高速動作)。

2.打開緯向兩邊所有須夾網之夾具,之后向左右邊各推入一支經向夾具夾住邊緣所余之網布,

并將網布帶入緯紗式具上。

3.返回機頭將左邊之橫向夾具全部推到底,網布拉直,以最前端那支夾具夾住網布.再向右邊做同樣動作,

將經向機頭夾具打開,平均等距后,把網布拉進網夾內.夾第一支時須用下巴頂上,后一支支順序夾,

(注意:夾網時必須將網布攤平)放掉橫緯向兩支夾具,開始經紗拉網,(慢速動作)到達一定拉力后,

以張力計經向方式靠緊夾具測經紗張力。

4.完成經紗拉網后按→←電鈕,將橫向臺面縮進到達可夾網之距離為止(高速動作.高速縮臺面時,

注意網框是否會碰及臺面或網框大于所須縮進來之臺面).緯向之夾具須由后方先夾,

以最后第二支測好距離(通常約15-20公分)夾住,再夾最后一支,最后一支在夾網之前,須用手按下網布,

讓網布有多余之空隙,防止拉力過高而破網,單邊夾好后另一邊也須由后方先夾,后兩支夾法與前面相同,

之后每支的夾具夾網前須用手將網布拉緊再夾住,依此類推,完成夾網后,按←→電鈕,拉緯紗(慢速)夾網步驟須切實,

不可馬虎,網布之抗張力不同，故緯紗建議做兩次拉,張力較為穩定。

注意事項:

(1)張網機之電鈕,分別為經向進退,快慢速,四種功能,左右緯向快慢速四種功能,頂框升降兩種功能及變換前后高低速,

左右高低速開關,共分為四組,每組有一個電子閥控制,不可同時按住同組之兩個電鈕,亦不可按住動作電鈕,

再切換高低速,致造成自動控制閥短路,損壞電子零件。

(2)張網時,切記經紗必須一次拉完成,如拉力不夠,緯紗則須放松才可再拉經紗。

(3)等待回縮之目的是充份讓網紗平均釋放壓力,以達張力平均之目的,建議回縮時間,以22牛頓為3-5分鐘,

25-26牛頓為10-15分鐘,緯紗建議做兩次拉網,可減低破網率及提高張力平均度。

全自動拉網機操作方式:

1.經紗:將直向之拉網軸返回機頭,網紗須經由縮網連桿中間穿過,往上拉,(經向夾具先平均距離),

將網布平均夾住,按↑高速往后拉到底,機頭之網布須看兩邊是否平均,把網布卷緊,開伸縮開關,

將網布由伸縮連桿帶進來,開夾具夾板開關,自動夾具會一次全部夾住,拉經紗,步驟與半自動同.

經紗拉到所須張力后,將兩邊自動夾具開關打開,縮臺面到一定距離時,將夾具一次全部夾住,

進行緯紗拉網動作。

2.所有機械張網機,必須由專人操作,切勿亂按開關作樂,一但碰撞時,請先檢查受損情形,

如有怪聲音產生或動作不順暢時,請勿繼續使用,須趕快找專業人員維修,勿勉強使用致機器故障嚴重,維修困難。

張網機特性:

1．機臺臺面大小可以變化,升降高低可以調整.

2．經緯紗獨立分開拉網,有快慢兩段速度可以選擇.單一網版可以多次重復拉伸.

3．適用特多龍網布及各類網布. 拉力平均,張力穩定,可有效防止破網產生.張力誤差值正負1牛頓以內.

4．夾具使用雙把式夾頭,能更有效的夾住網布,防止脫網,并加強改良以往單把夾具之缺點,使其壽命增長,維修更簡便.

5．快慢速脫離器采用新規格氣缸脫離,改善以往使用電磁脫離產生的噪音,使廠內噪音明顯改善.

機器規格:

機器規格尺寸:620x257x100CM  重量:約1500KG

安裝場地需求:機臺長度跟寬度100CM =705x350CM(人員走動空間)

使用者夾網高度: 90-95CM      四面手動夾具

最大可張網面積:160 x 450CM   (拉網后伸縮距離視網布而定,一般經紗拉網后距離延伸約10-20CM,

緯紗大部份延伸約10CM以內.

最大承受張力(NT): 50NT

電源相數: 3相  電壓: 380V 容量:2KW  額定電流:10A 馬力:3HP

機臺無熔絲開關規格: 3P30A  需用空壓系統壓力:約5KG

配件: 25CM夾具36支、20CM機頭夾具9支、20CM立式夾具9支、15CM夾具5支
